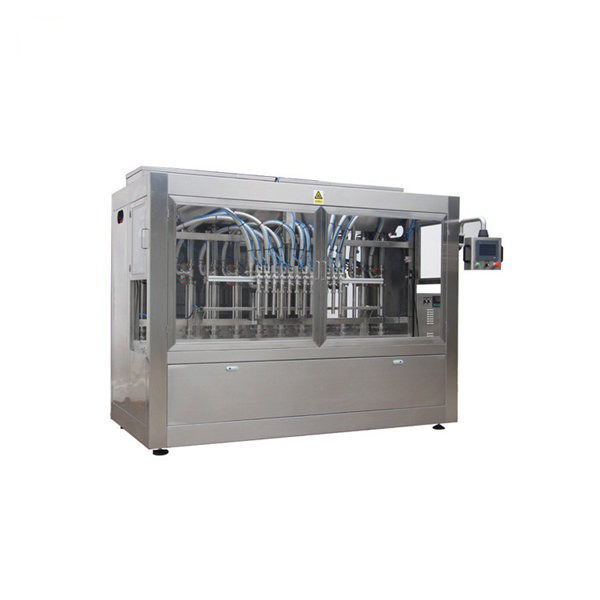

Macchina Riempitrice a pistone + servo PLC di alta qualità, collaudata a livello internazionale e collaudata con la più recente tecnologia - cilindro del prodotto fisso (siringa) attaccato al cilindro pneumatico in una linea, che dà una vita migliore al riempimento delle guarnizioni della siringa e quindi nessuna perdita che si osserva nelle macchine a comando meccanico con cilindri oscillanti.
Completamente in struttura in acciaio inossidabile.
Testate o ugelli, con cilindri del prodotto (siringa), gruppi valvole, gruppi corsa.
Unico rispetto all'intercambiabilità.
Cambio rapido e tempi di fermo minimi.
Macchina coperta con custodia per riempimento igienizzato per macchine a più teste (opzionale)
Tutti acquistati con marchio internazionale o importati.
Tutte le regolazioni sono prive di strumenti e altamente intuitive per l'operatore.
Macchina sostitutiva di importazione di alta qualità.
Precisione di riempimento ± ½%
Sistema di riempimento
Ugello per immersione con profondità di immersione regolabile in base alle variazioni di altezza della bottiglia.
Ugello con chiusura positiva di tipo pneumatico aperto / chiuso con cilindro pneumatico separato per ridurre la formazione di schiuma.
Velocità di prelievo dell'ugello di immersione regolabile per prodotti schiumogeni.
Velocità di riempimento regolabile in base alle caratteristiche di flusso del prodotto.
Localizzatore del collo fornito per localizzare con precisione la bocca del flacone prima del riempimento per piccoli flaconi.
L'asta del pistone cavo del cilindro pneumatico facilita il serraggio degli anelli del pistone in teflon espandibile senza aprire il bocchettone di riempimento del pistone, durante il funzionamento.
Prodotto riempito a flusso libero senza contropressione.
Regolazione del volume
Regolazione combinata del volume per macchine a più teste con regolazioni individuali del volume tra i cilindri.
Scala per la misurazione della lunghezza della regolazione della corsa fornita per ripetute calibrazioni.
Il volume erogato dipende dalla lunghezza della corsa che determina uno spostamento positivo del prodotto.
Gruppo di regolazione del volume intero alloggiato in un armadio sigillato sul retro della macchina.
Automazione del trasportatore
Lunghezza del trasportatore - a seconda del numero di teste.
Guide laterali regolabili per contenitori di dimensioni variabili.
Azionamento da 0,25 CV con riduttore adatto di Bonfingloili. Lubrificazione permanente.
Sensori ottici / di prossimità regolabili per rilevare le bottiglie sulla linea di trasporto.
Stopper con comandi pneumatici a cilindro per regolare la velocità di arresto e di ritiro, per regolazioni di precisione della linea.
Sicurezza e interblocchi
Nessuna bottiglia - Nessun riempimento. Il riempimento inizia solo se le bottiglie si trovano sotto le rispettive teste di riempimento.
Riempimento post inceppamento del trasportatore - Nessun riempimento.
Sensore 'home' dell'ugello per interrompere il movimento della bottiglia fino a quando l'ugello non si ritira completamente dopo il riempimento per evitare il rovesciamento della bottiglia.
Pulsante di arresto di emergenza per l'arresto improvviso della linea di riempimento.
pneumatica
Tutti i componenti pneumatici sono autolubrificati. Nessuna lubrificazione richiesta.
Tutti i componenti del controllo pneumatico sono alloggiati ordinatamente in un armadio separato.
Elettrovalvole di diversione pneumatiche a bobina in ceramica di lunga durata.
Tubi in PU nascosti dall'armadio ai cilindri pneumatici.
Le unità di regolazione del filtro sono fornite insieme alla macchina.
La guarnizione del pistone brevettata a "8", consente un movimento regolare del pistone a velocità molto basse senza strappi facilitando il riempimento regolare, che è la specialità della nostra macchina.
Controlli elettrici e logici
Cablaggio del pannello eseguito professionalmente con passerelle, puntali, cablaggio strutturato.
Cablaggio nascosto del circuito di controllo elettrico per il PLC.
Display digitale alfanumerico a 2 righe.
Ingresso PLC - L'uscita è 24 V DC.
Logica di sincronizzazione cilindri pneumatici controllata da microprocessore.
Funzione di visualizzazione del contatore di produzione su PLC.
Lampione indicatore RYB per l'indicazione dello stato della macchina.
Testa di riempimento La logica è adatta per eseguire singole teste, nel raro caso in cui una o due teste si trovino in avaria.
Touch button Controlli PLC per l'immissione dei dati.
Schema circuitale e schema ladder PLC fornito con la macchina.
componenti
Pneumatica di SMC, Giappone
Sensori di Omron / Datalogics.
Switch di Schneider, Germania.
Drives of Bonfingloili, Italia.
Stecca del trasportatore di Magris, Italia.
PLC di Mitsubishi, ABB, Siemens o Allen Bradley.
